FH-15 — каркасный дом 119,5 м², 2 спальни, санузел, котельная, терраса

119,5 м² · 1 этаж · 2 спальни · санузел · котельная · кухня-гостиная · терраса · крыльцо · свайный фундамент

Дом с просторной общей зоной и большой террасой

🏡 FH-15 — одноэтажный каркасный дом для семьи, которой важно получить полноценное жилое пространство, две отдельные спальни и большую открытую террасу. Общая площадь проекта — 119,5 м². Планировка сочетает просторную кухню-гостиную, две спальни, санузел, отдельную котельную, прихожую и холл.

Большая терраса становится продолжением жилого пространства и позволяет использовать дом не только внутри, но и на открытом воздухе. Проект подойдёт как для постоянного проживания, так и для комфортного загородного отдыха.

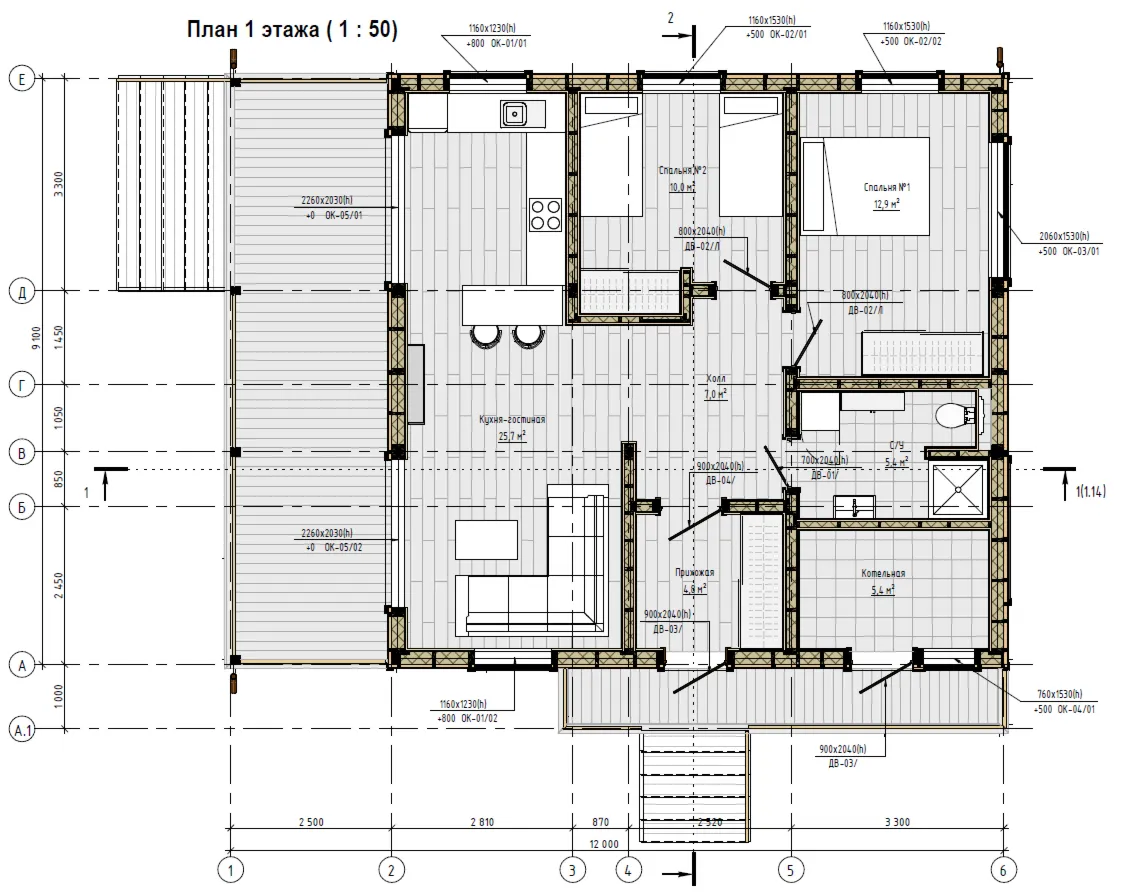

ПЛАНИРОВКА

Кухня-гостиная — 25,7 м².

Основное общее пространство дома для кухни, обеденной зоны и отдыха.

Спальня №1 — 12,9 м².

Спальня №2 — 10,0 м².

Санузел — 5,4 м².

Котельная — 5,4 м².

Холл — 7,0 м².

Прихожая — 4,8 м².

ТЕРРАСА И КРЫЛЬЦО

Терраса — 24,0 м².

Просторная открытая зона отдыха, связанная с домом и подходящая для размещения мебели, семейных обедов и отдыха на свежем воздухе.

Крыльцо — 7,0 м².

ОСОБЕННОСТИ ПРОЕКТА

• одноэтажная планировка;
• две отдельные спальни;
• кухня-гостиная 25,7 м²;
• отдельная котельная;
• санузел;
• большая терраса 24,0 м²;
• свайный фундамент;
• проработанные архитектурные и конструктивные решения.

АРХИТЕКТУРНЫЕ РЕШЕНИЯ

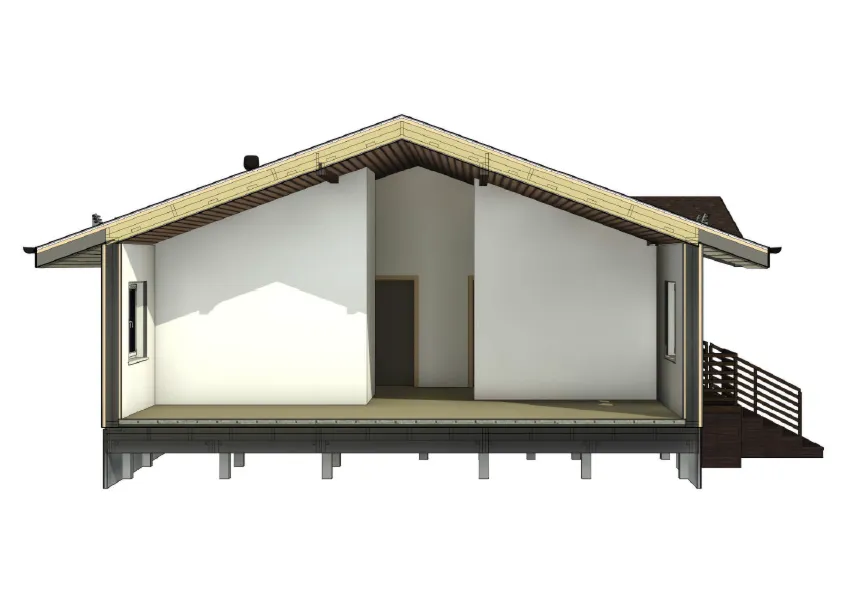

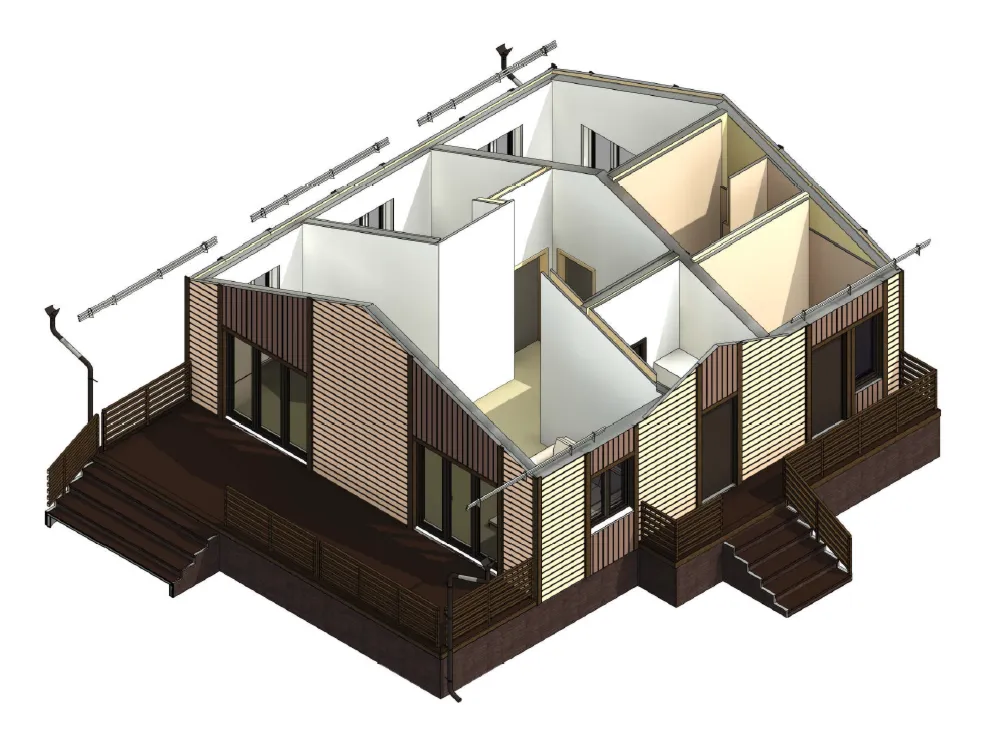

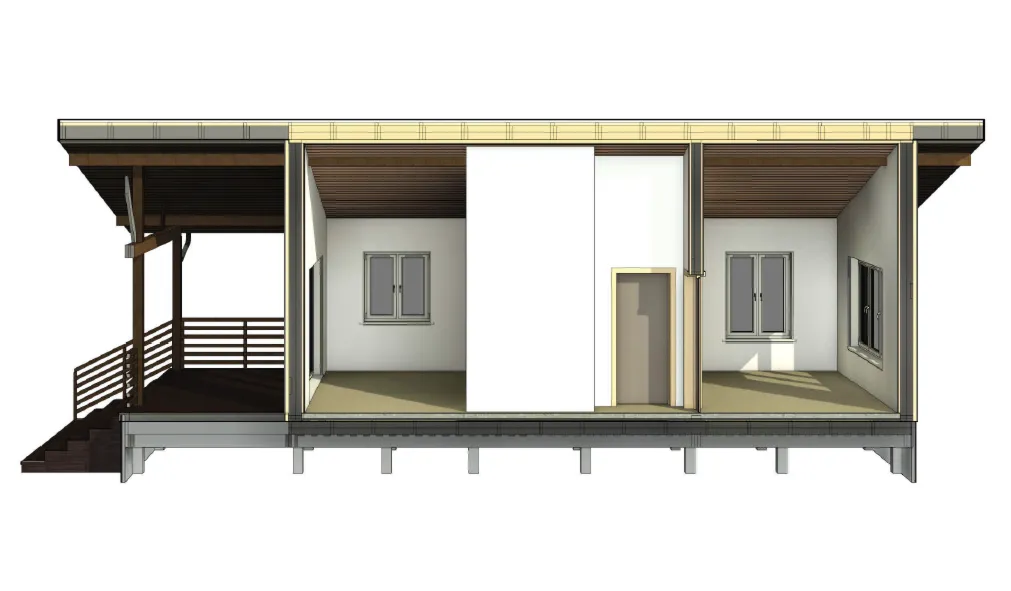

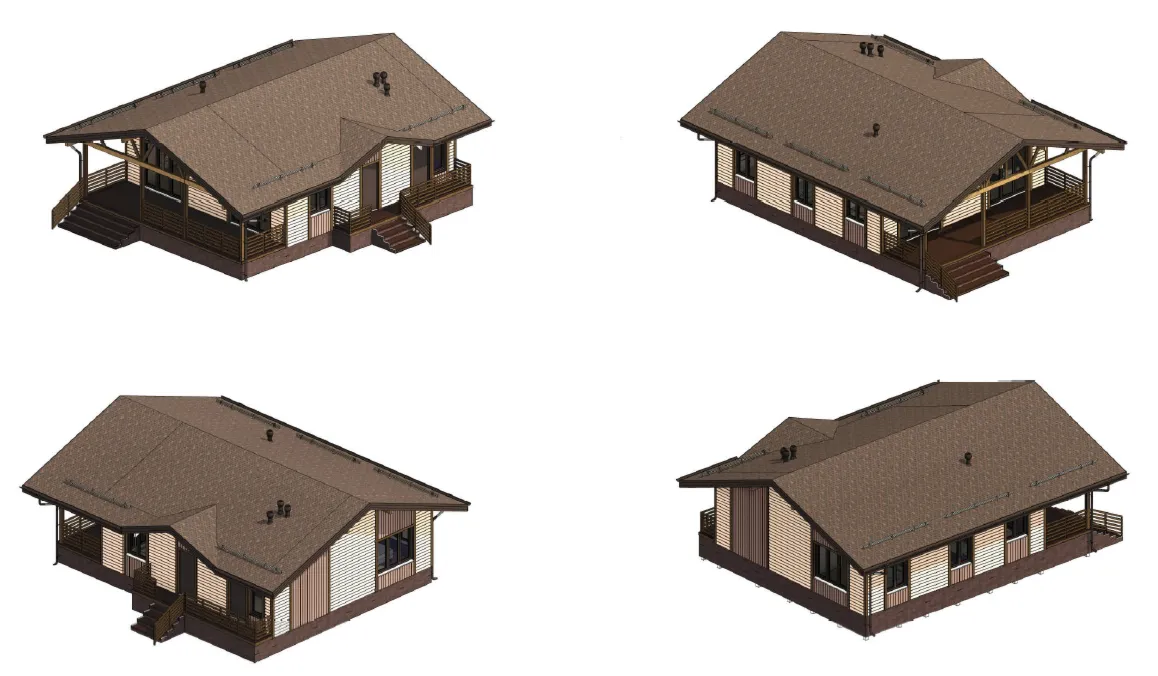

Раздел АР содержит 29 листов: общие данные, аксонометрию, общий объём материалов, ведомости наружной отделки, фасады, план первого этажа, аксонометрию этажа, 3D-сечения, планы и разрезы, сечение стены, конструктивные узлы, план крыши, спецификации окон и дверей, генплан и планы отделки помещений и фасадов.

В проекте предусмотрены каркасные стены с утеплением, тёплый пол, вентиляционные решения, отделка фасадов имитацией бруса и цоколь фасадными панелями. Терраса выполнена с использованием террасной доски из ДПК. Кровля — гибкая черепица Docke PIE PREMIUM «Гранада Кофе».

КОНСТРУКТИВНЫЕ РЕШЕНИЯ

Раздел КР содержит 54 листа. Проработаны план и обвязка свай, цокольное перекрытие, черновой пол, стены и их виды, конструкции террасы, подстропильная и стропильная системы, обрешётка пола, фасада и кровли, вентиляционные зазоры и общие виды каркаса.

Фундамент — железобетонные сваи с деревянным ростверком. В проекте предусмотрено 52 сваи сечением 150×150 мм и длиной 4000 мм. Ростверк выполнен из составных балок 45×195 мм; по спецификации обвязки указано 133 элемента общим объёмом 3,02 м³.

МАТЕРИАЛЫ И СПЕЦИФИКАЦИИ

В документации представлены ведомости пиломатериалов, утеплителя, мембран, отделочных и кровельных материалов, террасной доски, окон, дверей и крепежа. В конструктивной части указан фактический объём основных пиломатериалов 25,36 м³ без учёта раскроя и подрезки. Архитектурная ведомость дополнительно содержит сводную спецификацию материалов общим объёмом 26,43 м³.

ЧТО ВХОДИТ В ПРОЕКТ

✓ Архитектурный раздел АР — 29 листов

✓ Конструктивный раздел КР — 54 листа

✓ Планы, фасады, разрезы и 3D-сечения

✓ Архитектурные и конструктивные узлы

✓ План и конструкция свайного фундамента

✓ Спецификации окон и дверей

✓ Ведомости строительных и отделочных материалов

✓ Спецификации пиломатериалов и элементов каркаса

ДЛЯ КОГО ПОДОЙДЁТ

FH-15 подойдёт семье, которой нужны две спальни, полноценная общая зона, отдельная котельная и большая терраса. Проект сочетает компактную одноэтажную организацию пространства с возможностью комфортно проводить время как в доме, так и на открытом воздухе.

Стоимость готового проекта — 34 900 ₽
