FH-12 — каркасный дом 157 м², 3 спальни, 2 санузла, терраса

157 м² · 1 этаж · 3 спальни · 2 санузла · гардеробная · котельная · кухня-гостиная 28,8 м² · терраса 40,8 м² · свайный фундамент

🏡 FH-12 — просторный одноэтажный каркасный дом для семьи, которой важно сочетание приватности, удобной планировки и большой открытой зоны отдыха. В доме предусмотрены три спальни, просторная кухня-гостиная, два санузла, гардеробная, котельная и терраса площадью 40,8 м².

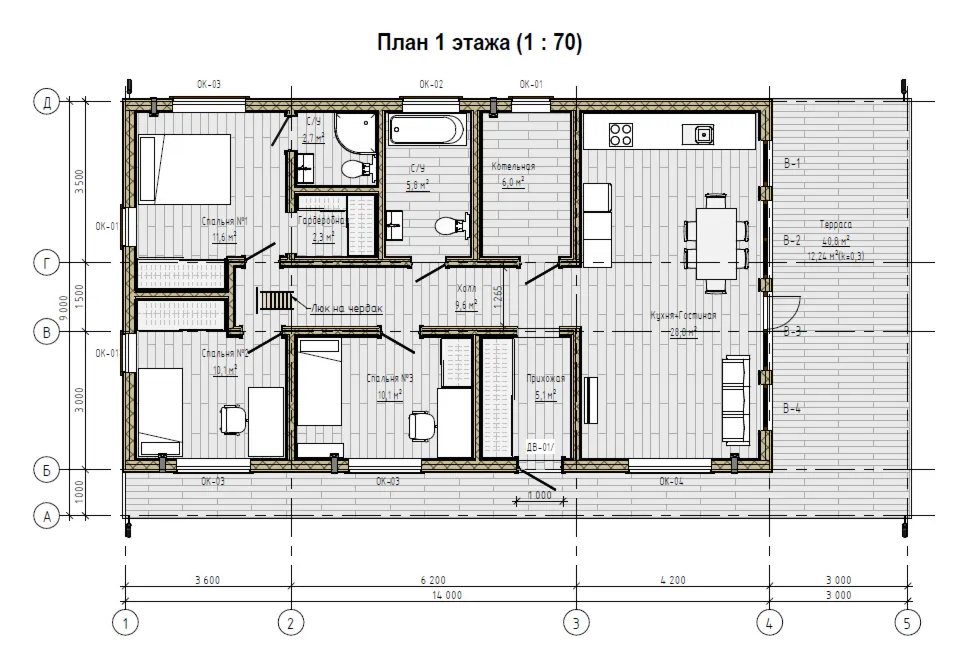

ПЛАНИРОВКА

Общая площадь проекта — 157 м²: 116,2 м² жилой зоны и 40,8 м² террасы.

• кухня-гостиная — 28,8 м²;
• спальня №1 — 11,6 м²;
• спальня №2 — 10,1 м²;
• спальня №3 — 10,1 м²;
• санузел — 5,8 м²;
• санузел — 2,7 м²;
• гардеробная — 2,3 м²;
• котельная — 6,0 м²;
• холл — 9,6 м²;
• прихожая — 5,1 м²;
• терраса — 40,8 м².

Два санузла делают дом удобнее для повседневной жизни семьи и позволяют рационально разделить приватную и общую зоны. Большая кухня-гостиная становится естественным центром дома, а терраса продолжает жилое пространство на открытом воздухе.

АРХИТЕКТУРНЫЙ РАЗДЕЛ

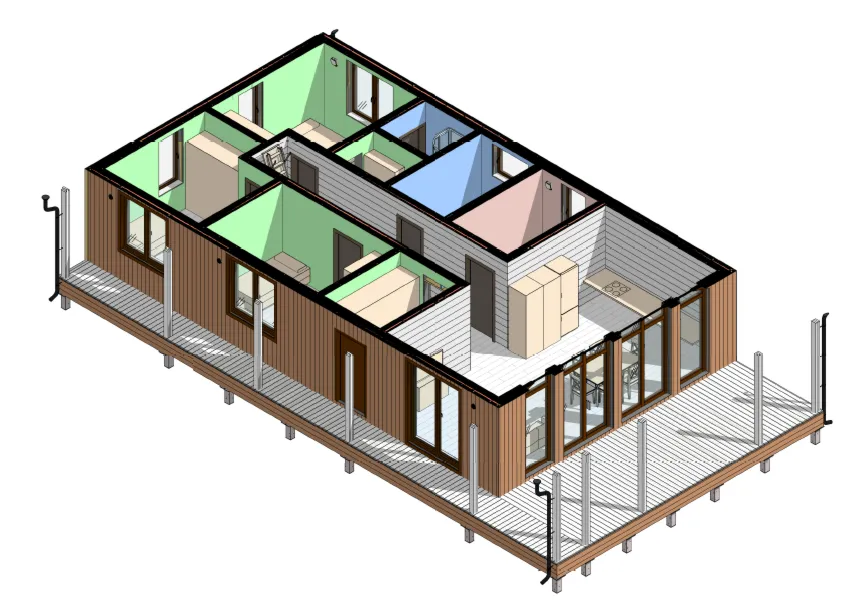

АР содержит 23 листа: общие данные, аксонометрию, общий объём материалов, ведомости наружной отделки, фасады, планы, 3D-представление этажа, разрезы, сечения стен, узлы примыкания железобетонных свай и каркасных стен, узлы кровли, вставку окна, план крыши, спецификации окон и дверей, генплан, план отделки и узел установки приточного клапана КИВ125.

В документации предусмотрены:

• каркасные стены;
• утеплённые конструкции перекрытия;
• тёплый пол;
• кровля из металлочерепицы;
• вентиляционные решения;
• спецификации окон и дверей;
• подробные ведомости материалов.

КОНСТРУКТИВНЫЙ РАЗДЕЛ

КР — 40 листов подробной конструктивной документации. Разработаны план свай, деревянный ростверк, узлы соединения балок, цокольное перекрытие, конструкции стен, верхняя обвязка, чердачное перекрытие, терраса, конструкции чердака, фронтоны, стропильная система и узлы соединения элементов каркаса.

Основные конструктивные решения: каркасные стены, деревянные стропила, диагональные связи для пространственной жёсткости, утеплённое перекрытие по деревянным балкам 40×190 мм с утеплителем 200 мм и наслонная стропильная система со стропилами 40×190 мм.

МАТЕРИАЛЫ

Проект содержит подробные спецификации пиломатериалов, утеплителя, мембран, отделки, кровельных материалов, окон, дверей, крепежа и элементов террасы. В сводной спецификации несущего каркаса указано 39,23 м³ пиломатериалов, 1 399 досок различного сечения и 51 оголовок сваи.

FH-12 создан для спокойной семейной жизни: здесь достаточно места для каждого члена семьи, есть отдельные хозяйственные помещения и большая терраса для отдыха. Планировка остаётся компактной и рациональной, не жертвуя ощущением простора и домашнего уюта.

Стоимость готового проекта — 42 900 ₽
